您当前的位置:首页 > 产品中心 > DKY-1型轻质甲板基层敷料


DKY-1型轻质甲板基层敷料

一、产品简介
具有表观密度轻、与基面附着力强、能抵御强负载冲击等特点,适用各类船舶、海洋工程和舰艇各舱室不易着火甲板的敷设。

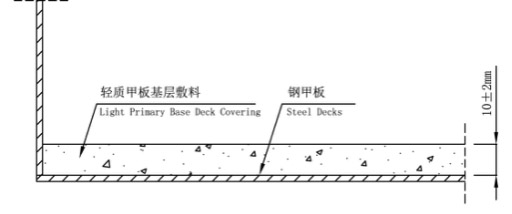

二、结构样式


三、技术指标

密度
1300kg/m3
抗折强度
3.5MPa
抗压强度
8MPa
初凝时间
1h
终凝时间
24h
导热系数
1.2W/m.k
冲击试验
不开裂,不脱壳
不易着火、烟气及毒性
符合IMO.FTPC Part 2,5

四、包装规格和用量

材料名称
包装规格
用量
乳液(A组份)
9.7kg/桶
0.25桶/平方米
粉料(B组份)
10kg/包
0.5包/平方米
充填料(C组份
19kg/袋
0.5袋/平方米

五、搅拌方法
5.1 1包粉料(B组份)和1袋充填料(C组份)混合均匀,然后再将0.5桶乳液(A组份)逐渐加入继续充分搅拌,成为均匀稠泥状后即可敷设。敷料搅拌时不宜用高速搅拌机器搅拌,搅拌速率建议100转/分钟,搅拌时间为3-5分钟。如采用人工搅拌,必须将敷料搅拌均匀。
5.2 A组份0.5桶B、C组份一套理论上可敷设10mm厚度计2平方米。
六、施工工艺
6.1 钢甲板须保持平整基面。
6.2 钢甲板无尘、无油和无水分,并按CB 3230中St2级除锈标准除锈。
6.3 将搅拌好的敷料倒在钢甲板上,用泥板来回搓动敷料,使敷料充分接触基层。
6.4 用长刮尺将敷料刮平到所需厚度,待表面收水后,再用泥板泥平游光。
七、备注:
7.1 常温下固化时间需18小时左右,随环境温度和湿度变化,固化时间会缩短或延迟。
7.2 原材料应放置在阴凉通风地方,避免阳光暴晒和雨淋,严禁受潮。
7.3 适宜施工温度在530℃之间,环境温度高于或低于上述温度时,应采取必要的降温或保暖措施。
7.4 如果采用手工搅拌方法或者环境温度过高,敷料稠度会提高,此时允许增添适量清洁自来水,但过多加水将直接影响材料的强度。
7.5 敷料敷设后须进行养护工作,可采取涂刷养生液、水养护或表面覆盖不透气材料等。
7.6 产品保质期为6个月。
网站首页 | 公司简介 | 新闻中心 | 产品中心 | 服务支持 | 公司荣誉| 人才招聘| 联系我们

版权所有:靖江市达科源新材料工程有限公司 电话:0523-89195899 84240399
地址:靖江市斜桥镇斜新路8号  传真:0523-84240299
邮箱:dky218@vip.163.com    网址:http://www.jjdky.cn/   RSS订阅,网站地图
热门搜索:甲板敷料,船舶敷料,超轻质甲板敷料,耐火甲板敷料
