产品中心/product
联系我们/Contact us
公司名称：靖江市达科源新材料工程有限公司
联系人：袁先生
电话：13809011028
联系人：蒋先生
电话：13809082860
固话：0523-89195899 84240399
传真：0523-84240299
邮箱：dky218@vip.163.com
网址：www.jjdky.cn
地址：靖江市斜桥镇斜新路8号
DKY-2型超轻质甲板基层敷料
一、产品简介：
具有表观密度轻、敷设厚度薄、与基面附着力强、能抵御强荷载冲击等特点，特别适用对装船重量有严格要求的各类船舶、舰艇和海洋工程船各舱室不易着火甲板的敷设。

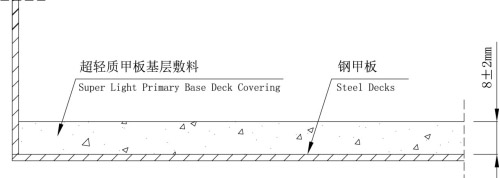

二、 产品结构型式：
三、 技术指标：
|
密度 |
≤800kg/m3 |
|
抗折强度 |
≥3MPa |
|
抗压强度 |
≥8MPa |
|
初凝时间 |
≥1h |
|
终凝时间 |
≤18h |
|
导热系数 |
≤1.2W/m.k |
|
冲击试验 |
不开裂，不脱壳 |
|
不易着火、烟气及毒性 |
符合IMO.FTPC Part 2,5 |
四、包装规格和用量：
|
材料名称 |
包装规格 |
用量 |
|
乳液（A组份） |
3.4kg/桶 |
0.5包/平方米 |
|
粉料（B组份） |
6.4kg/包 |
0.5包/平方米 |
|
充填料（C组份 |
10g/袋 |
0.5袋/平方米 |
五、搅拌方法：
5.1将1包粉料（B组份）和1袋充填料（C组份）混合均匀，然后将1桶乳液（A组份）逐渐添加继续进行搅拌，使之成为均匀稠泥物即可投入敷设。
5.2以上A、B、C三组份理论上可敷设10mm厚度计2平方米。
六、施工工艺：
6.1 钢甲板须保持平整基面。
6.2 钢甲板无尘、无油和无水分，并按CB 3230中St2级除锈标准除锈。
6.3 将搅拌好的敷料倒在钢甲板上，用泥板来回搓动敷料，使敷料充分接触基层。
6.4 用长刮尺将敷料刮平到所需厚度，待表面收水后，再用泥板泥平游光。
七、备注：
7.1 常温下固化时间需8小时左右，随环境温度和湿度变化，固化时间会缩短或延迟。
7.2 原材料应放置在阴凉通风地方，避免阳光暴晒和雨淋，严禁受潮。
7.3 适宜施工温度在5～30℃之间，环境温度高于或低于上述温度时，应采取必要的降温或保暖措施。
7.4 如果采用手工搅拌方法或者环境温度过高，敷料稠度会提高，此时允许增添适量清洁自来水，但过多加水将直接影响材料的强度。
7.5 敷料敷设后须进行养护工作，可采取涂刷养生液、水养护或表面覆盖不透气材料等。
7.6 产品保质期为6个月。
