产品中心/product
联系我们/Contact us
公司名称：靖江市达科源新材料工程有限公司
联系人：袁先生
电话：13809011028
联系人：蒋先生
电话：13809082860
固话：0523-89195899 84240399
传真：0523-84240299
邮箱：dky218@vip.163.com
网址：www.jjdky.cn
地址：靖江市斜桥镇斜新路8号
DKY-8-1型超轻质自流平甲板基层敷料
一、产品简介
采用超早强特种水泥、水性速凝结合剂、高强度耐磨料以及专用助剂混合配制而成。具有很好的流动性能，快速度固化成型，对基材有很强的附着力，成型后表面平整光顺。用于舰船、海洋平台和各种钢甲板及敷料等基面上的自动流平敷料。

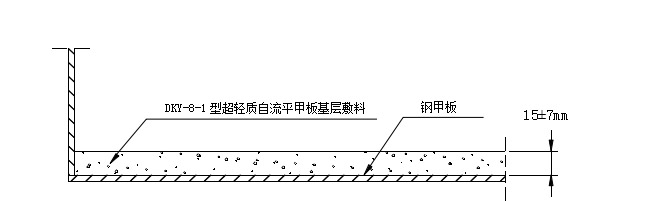

二、结构样式：
三、技术指标：|
密度 |
≤800kg/m3 |
|
抗折强度 |
≥5MPa |
|
抗压强度 |
≥20MPa |
|
初凝时间 |
≥50min |
|
终凝时间 |
≤6h |
|
导热系数 |
≤1.2W/m.k |
|
流动度 |
φ≥130min |
|
冲击试验 |
不开裂，不脱壳 |
|
低播焰性、烟气及毒性 |
符合IMO.FTPC Part 2,5 |
四、包装规格和用量
|
材料名称 |
包装规格 |
用量（13mm） |
|
粉料 |
12kg/包 |
1包/平方米 |
|
界面剂 |
5kg/桶 |
50平方 |
五、搅拌方法：
1、界面剂均匀涂刷于基面上，在底涂全面干固后才能施工自流平，时间大于2小时为宜，最多为24小时。
2、自流平施工：将自流平1个包装倒入桶内加清水4.2kg左右进行充分搅拌混合直至产生细柔无结块浆状流体，搅拌时间约1.5-5分钟，倒入基面后自动流平，并使用刮板或消泡滚筒去除气泡和进一步控制施工厚度和平整度。
2.一套可敷设10mm厚度计1.3平方米。
六、施工工艺：
1.钢甲板须保持平整基面，钢甲板的平整度需要在2m内的误差为±2㎜之间方可施工自流平敷料，否则敷料用量将有较大出入，需增补。
2.未做环氧底漆的钢甲板须无尘、无油和无水分，并按CB 3230中St2级除锈标准除锈；有环氧底漆的钢甲板须清洁至无尘、无油和无水分。
2.船体尽量调平，控制船的倾斜度≤1º，符合自流平敷料的施工要求。
3.将施工范围的边界用自粘贴隔绝材料隔开，避免后期自流平流入其他区域，施工界面层时力求均匀且全面覆盖。
4.施工甲板敷料时 3-5 小时内，必须禁止通风和阳光直晒。
5.施工自流平时及时控制材料量达到所需厚度，可以使用刮板或消泡滚筒调节。
七、备注：
1.常温下固化时间需6小时左右，随环境温度和湿度变化，固化时间会缩短或延迟。
2.原材料应放置在阴凉通风地方，避免阳光暴晒和雨淋，严禁受潮。
3.适宜施工温度在5-30℃之间，环境温度高于或低于上述温度时，应采取必要的降温或保暖措施。
4.产品保质期为6个月。
